Radial OX8R

Un splitter de scène et d'installation, dans l'esprit des solutions Radial

Le Radial OX8 s'inscrit dans la logique des outils de distribution de signal conçus pour les environnements professionnels : robustesse, cohérence de câblage et gestion propre des problèmes de masse. Son format rack 1U facilite l'intégration dans un flight-case, une régie mobile ou une baie technique, tandis que sa conception passive élimine la dépendance à une alimentation et réduit les points de défaillance en prestation.

Avec ses transformateurs Radial (Eclipse MS10) et ses sorties multiples par canal, l'OX8 vise un objectif clair : permettre d'alimenter simultanément une console façade, un système de monitoring et un enregistreur, sans compromis sur la stabilité et la propreté du signal.

Pour qui et pour quels usages ?

Le Radial OX8 est idéal si vous devez envoyer un même signal vers plusieurs destinations sans vous retrouver à gérer des boucles de masse, des ronflettes ou des interactions imprévisibles entre équipements. Il s'adresse particulièrement aux ingénieurs du son live, prestataires, techniciens plateau, studios mobiles, lieux de culte, théâtres et salles équipées, ainsi qu'aux intégrateurs qui recherchent un splitter multi-circuits simple à maintenir.

Concrètement, il répond aux scénarios suivants : captation multipiste en parallèle d'une diffusion live, distribution micro vers console principale + console retours, redondance de systèmes, ou encore installations fixes où le câblage doit rester propre et sécurisé via Euroblock et Sub-D 25.

Fonctionnalités clés : distribution, isolation et intégration rack

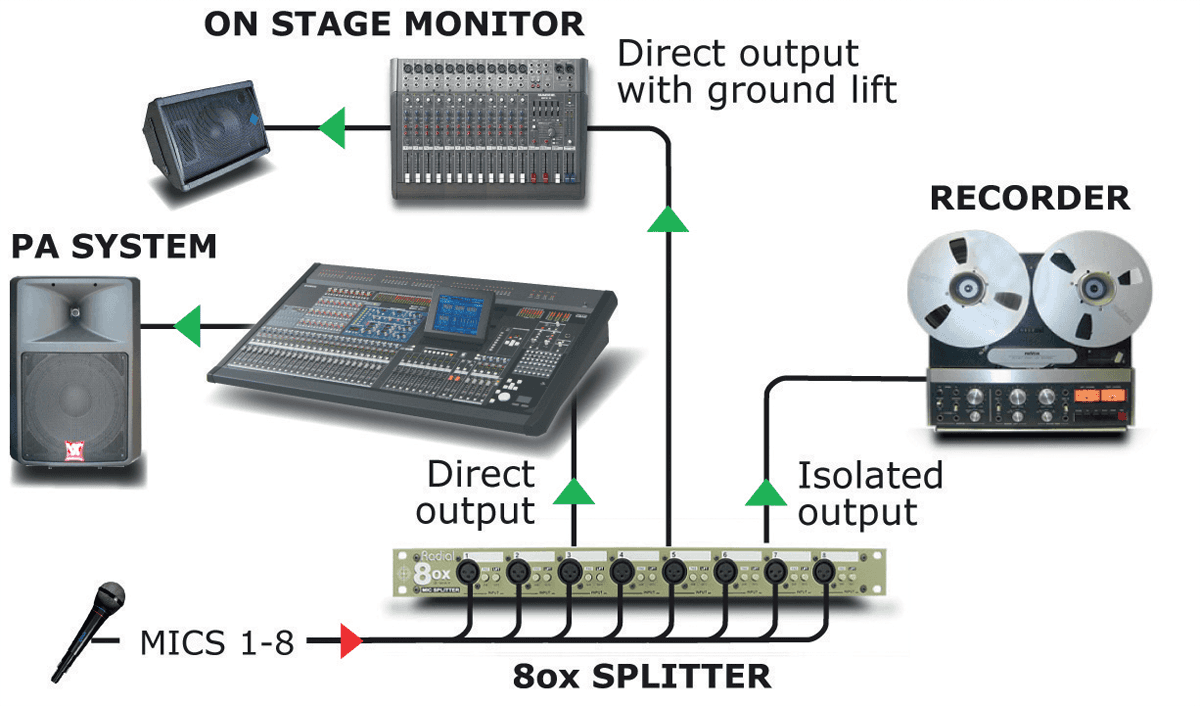

Trois sorties par canal pour une chaîne audio plus flexible

Chaque canal propose une architecture pensée pour les contraintes du terrain. La sortie directe principale assure la transmission de l'alimentation phantom vers la table de mixage quand nécessaire. Une seconde sortie directe dispose d'un switch de coupure de masse, très utile pour les circuits de retours/monitors lorsqu'un bruit de masse apparaît entre deux alimentations ou deux réseaux électriques. Enfin, la sortie isolée par transformateur fournit une séparation galvanique destinée à sécuriser une liaison vers un enregistreur ou un système tiers.

Transformateurs Radial Eclipse MS10 : stabilité et propreté du signal

L'OX8 intègre des transformateurs Radial Eclipse MS10 afin d'optimiser le transfert du signal et de proposer une sortie isolée réellement exploitable en conditions réelles. Cette approche est particulièrement pertinente quand plusieurs équipements sont interconnectés, parfois éloignés ou alimentés différemment, et qu'il faut préserver une liaison audio fiable sans artifacts de masse.

Pad pour accepter aussi des niveaux ligne

Au-delà des microphones, l'OX8 peut être utilisé dans des contextes où des signaux plus élevés doivent être distribués. Chaque canal dispose d'un pad -20 dB pour adapter le niveau selon l'application. Cela en fait un outil polyvalent pour les plateaux où cohabitent micros, boîtiers de direct, retours de scène ou sorties de systèmes annexes.

Connectique parallèle : XLR façade, Sub-D 25 et Euroblock

En façade, les 8 entrées XLR simplifient le patch rapide en live. Pour les installations fixes et les baies techniques, les connexions sont disponibles en parallèle via un Sub-D 25 (configuration analogique Tascam) et un connecteur à vis Euroblock. Résultat : vous choisissez une intégration " plug and play " ou un câblage permanent, sans modifier votre méthode de travail.

Caractéristiques techniques

Catégorie	splitter	Réponse en fréquences - min	20 Hz
Nombre canaux	8	Réponse en fréquences - max	18.5 kHz
Conversion numérique	non	Entrées	XLR, euroblock phoenix, Sub-D 25
Niveau d'entrée max (dBu)	2	Sorties analogiques	euroblock phoenix, Sub-D 25
Réglages	atténuateur -36 dB, interrupteur de masse	Alimentation	Passive
THD	0,005% @ 1 kHz	Poids	3.4 kg
Unité rack	1	Dimensions (mm)	482 x 152 x 44

Type de séparateur	1 entrée / 3 sorties	Plage dynamique	140 dB
Nombre de canaux	8	Impédance d'entrée	150 ohms symétrique
Technologie	passive	Impédance de sortie	150 ohms symétrique
Sorties	Euroblock Phoenix, Sub-D 25	Transformateurs	Radial Eclipse MS10
Configuration du Sub-D 25	analogique Tascam	Fabrication très robuste	châssis en acier 1,55 mm
Réponse en fréquence	20 Hz - 18,5 kHz
